MUNKKINIEMEN YHTEISKOULU:

Liikuntahallin tulostauluvaunun käyttöohjeet

TULOSTAULU

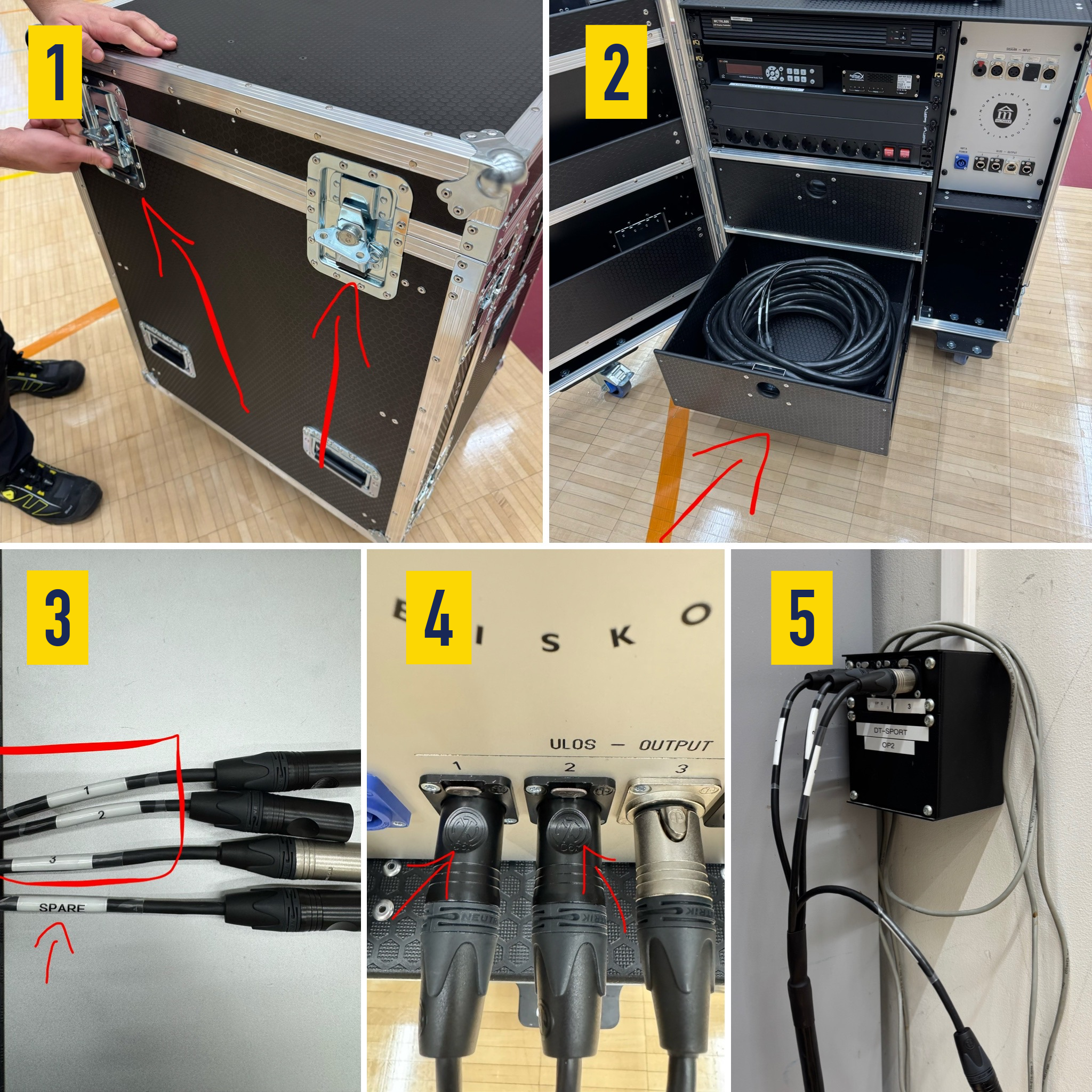

  1. Avaa kärryn kansi neljästä kiinnityslukosta. Ota alalaatikosta pitkä kaapeli ja kytke sen pää, jossa lukee VAUNU, vaunun portteihin 1, 2 ja 3. Varmista että liittimet ovat oikein päin kytkiessä, niin ne eivät rikkoudu. (liittimen ”logopuoli” ylöspäin)

  2. Kytke pää, jossa lukee SEINÄ keskikatsomon viereiseen mustaan ohjausrasiaan portteihin 1, 2 ja 3. Varmista että liittimet ovat oikein päin kytkiessä niin ne eivät rikkoudu.

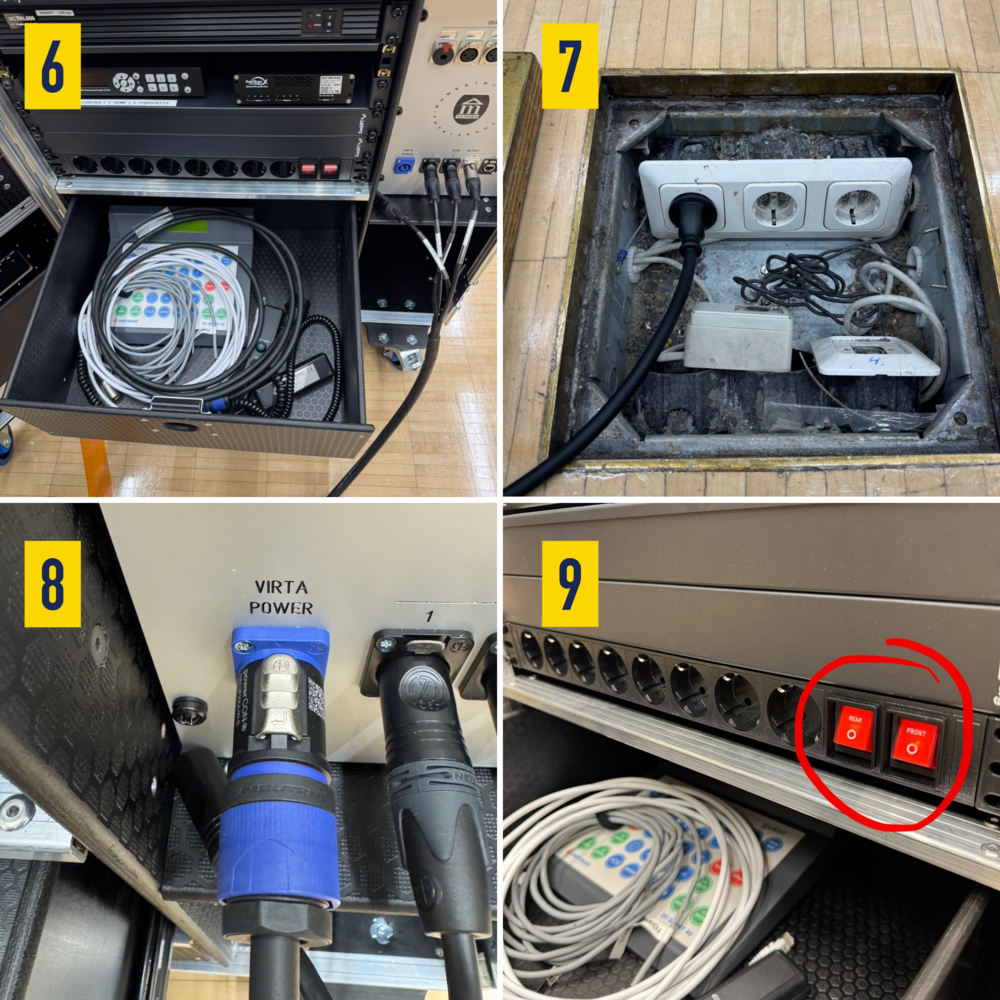

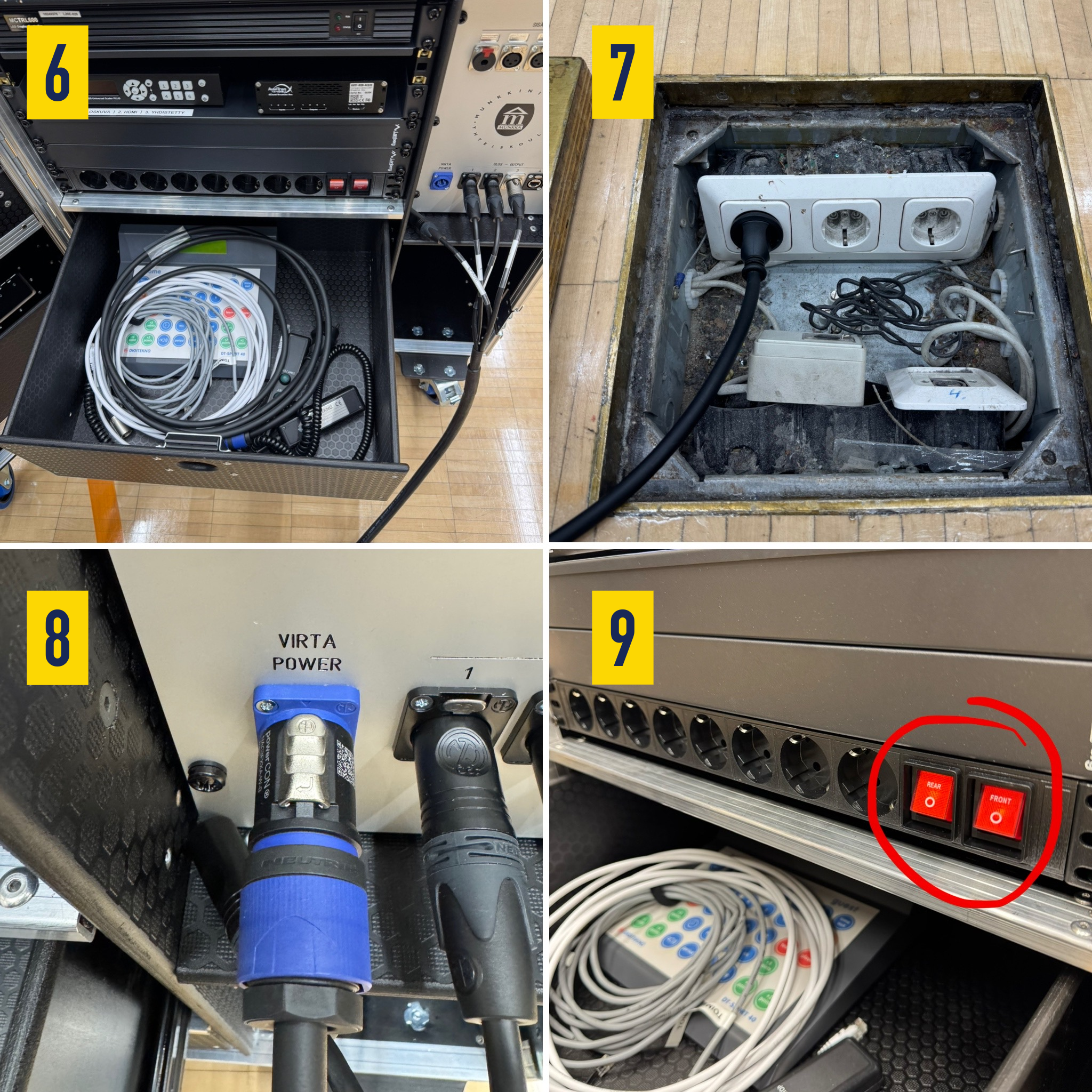

  3. Ota ylälaatikosta POWER-kaapeli ja kytke se lattiassa olevaan kaivoon ja toinen pää vaunun POWER porttiin. Vaunun liitin laitetaan uraan ja väännetään oikealle, jotta kaapeli lukittuu.

  4. Nyt voit kytkeä sähköt päälle vaunun laitteille pistorasiajakajan REAR-kytkimestä.

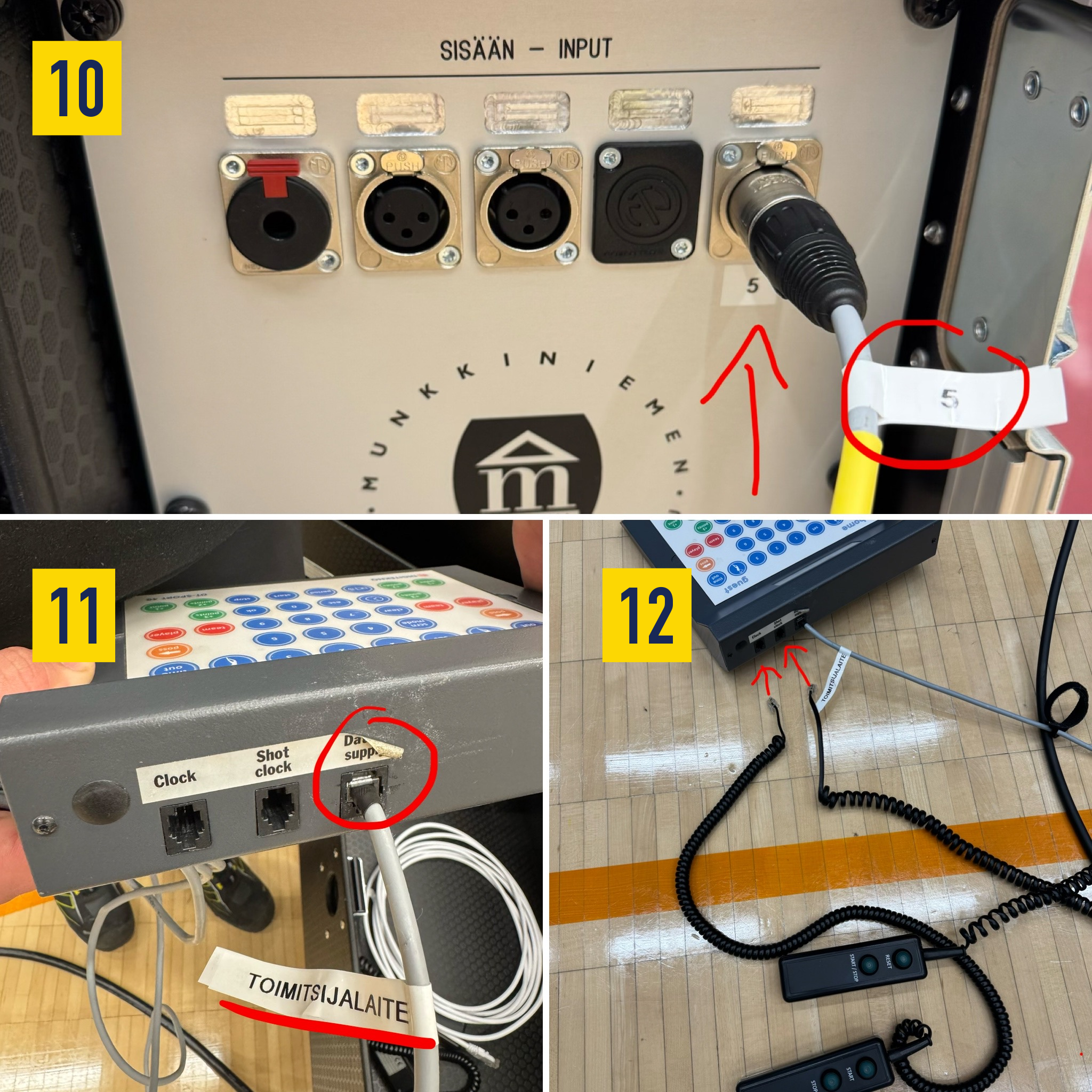

  5. Sitten voit kytkeä toimitsija laitteen vaunun porttiin 5 ja toinen pää toimitsijalaitteeseen porttiin DATA SUPPLY.

  6. Nyt tulostaulu on valmis käytettäväksi, joten käynnistä läppäri ja tarvittavat ohjelmat.

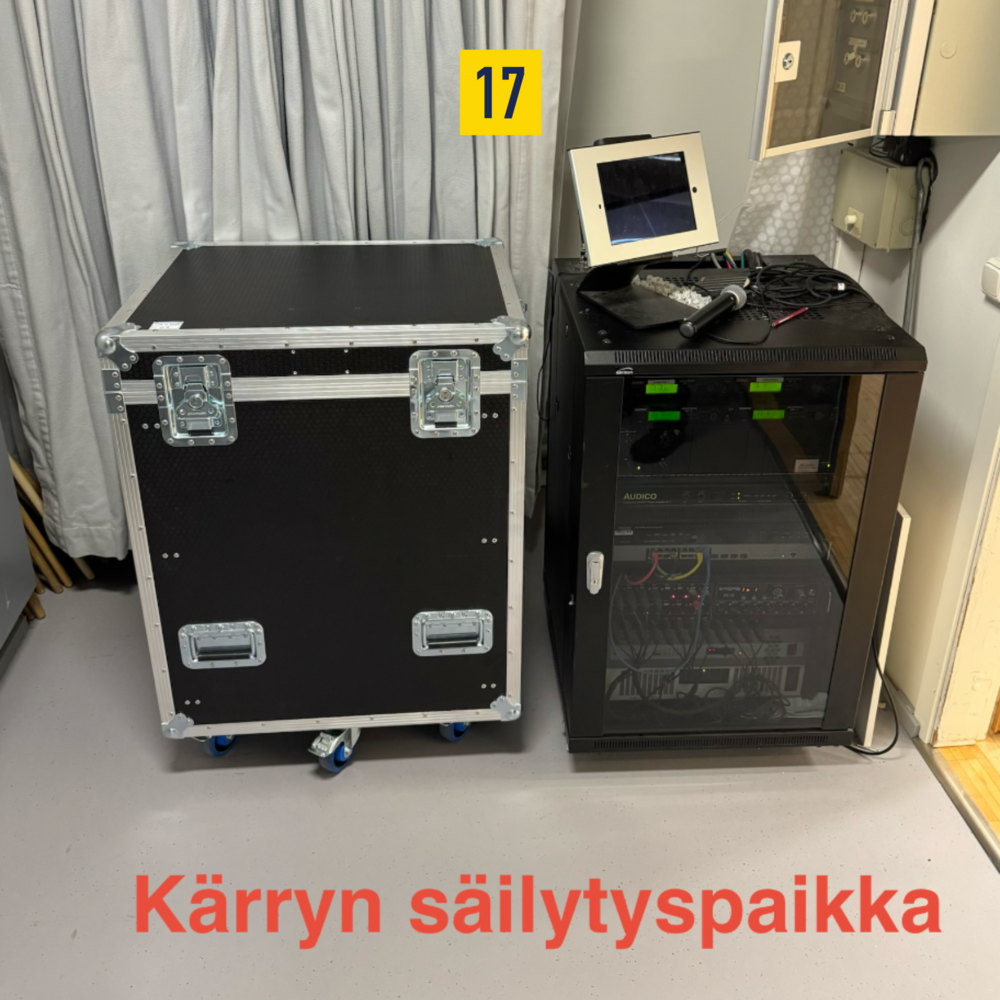

  7. PURKAMINEN: Kytke sähköt pois pistorasiajakajan REAR ja FRONT kytkimestä. Nyt voit purkaa kaapelit haluamassasi järjestyksessä. Palauta tavarat siististi paikoilleen (katso kuvasta laatikoiden ja piuhojen järjestys)! Sulje myös kärryn kannet kiinnityslukoista (6kpl).

ÄÄNI

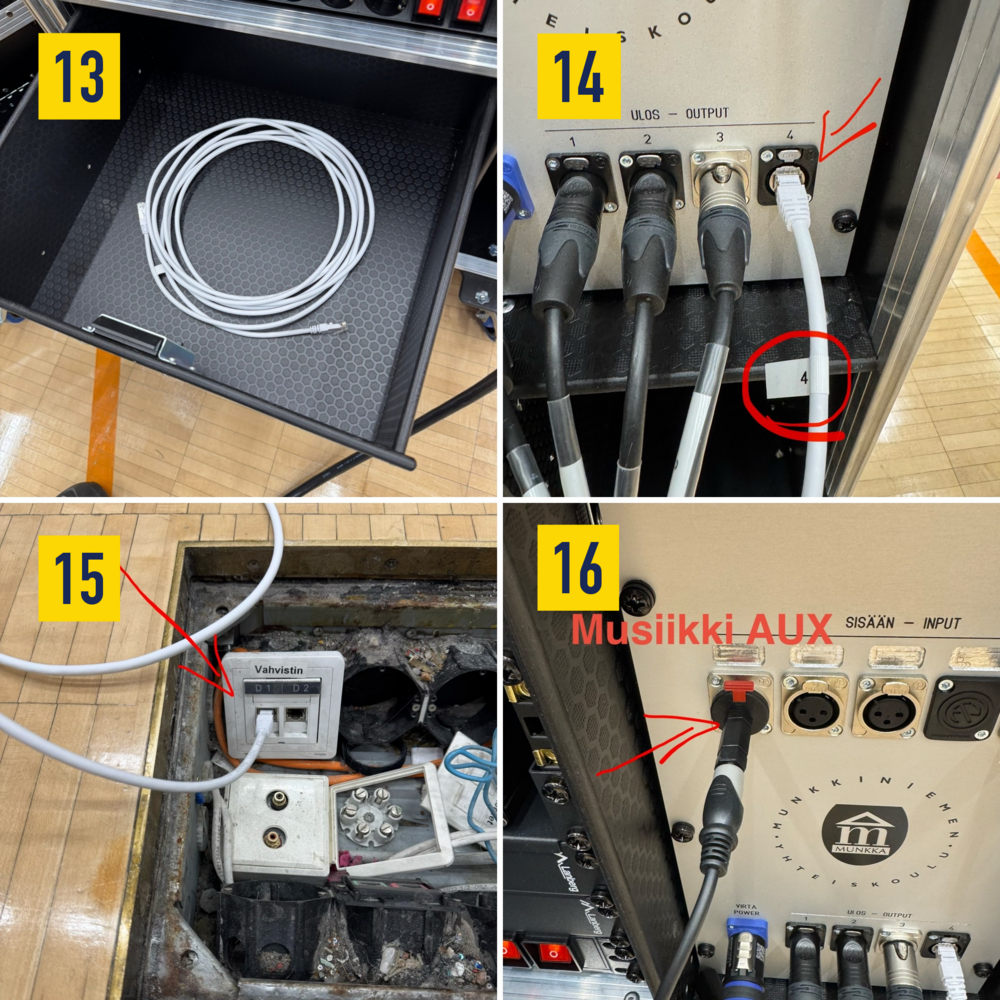

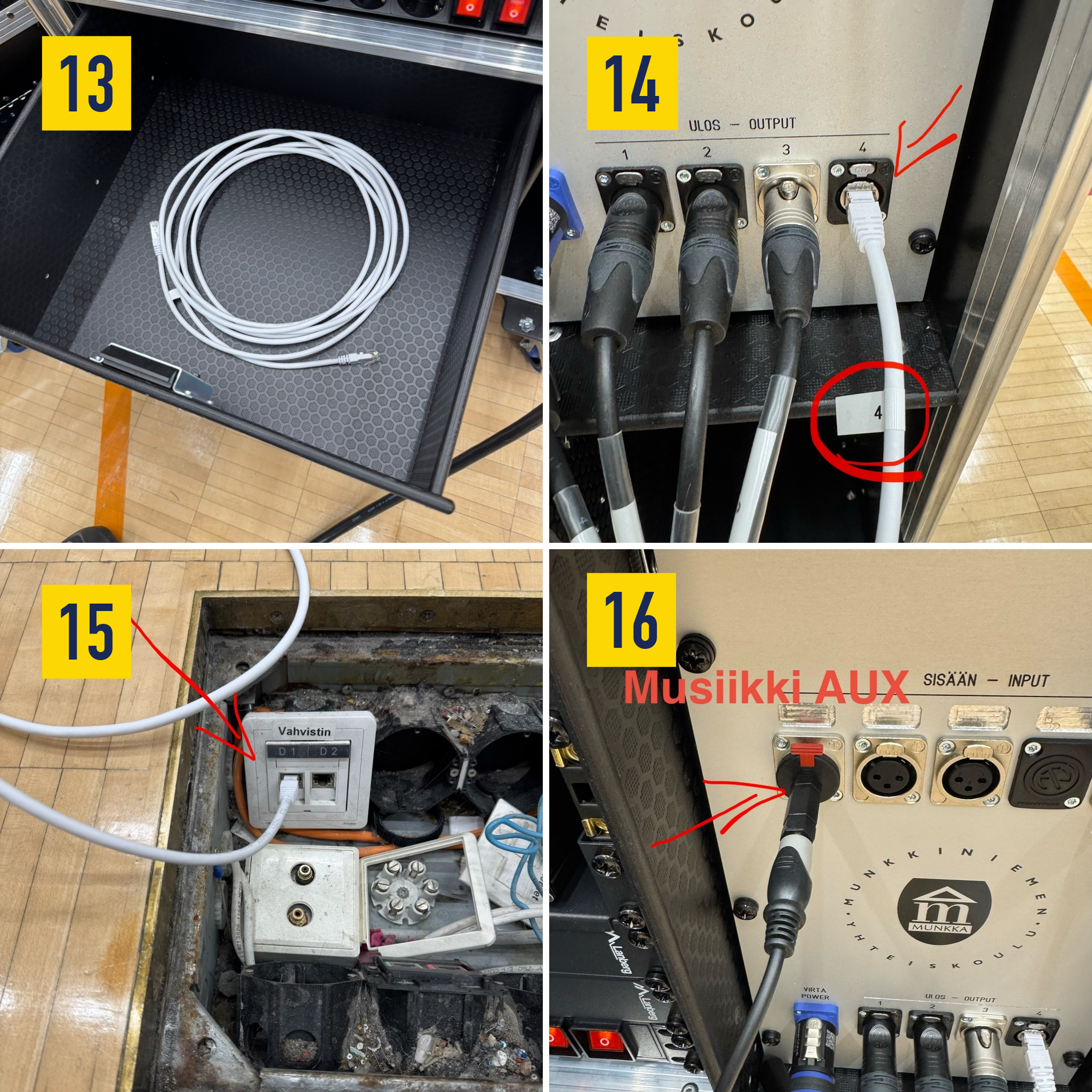

  1. Kytke kaapeli 4 vaunun porttiin 4 ja toinen pää lattiakaivoon porttiin D1.

  2. Kytke AUX kaapeli porttiin AUX ja soita musiikkia haluamaltasi laitteelta.

    • Varmista, että sinulla on oikea adapteri, joka sopii puhelimeen yms.

  3. Langallisen mikrofonin voi kytkeä porttiin MIC1 tai MIC2.

  4. Äänenvoimakkuutta ohjataan välinevarastosta löytyvällä iPadilla (pinkoodi 123456).

    • Valitse Yamahan ohjelmasta koripallo ja pystyt säätämään nyt äänenvoimakkuutta.

    • Varmista että iPad on yhdistetty verkkoon Munkka AV ohjaus, jotta laite toimii oikein.

Skrollaa alas ja katso ohjekuvat sekä ohjevideot!

HUOM! Laitteiden väärinkäytöstä ja sotkemisesta peritään maksu!

Mykin ison tulostaulun ohjevideot

Kiinnittäkää erityistä huomiota laitteiston kytkentäkaapeleihin jotta ne tulee kiinnitettyä oikein. Ohjeistus kaapeleihin löytyy ensimmäisiltä kahdelta videolta.

Tulostaulun (Digitekno Oy) huoltonumerot (huom. vain arkisin!):

09-22489315 tai 040-8617487

Mykin ToPo-kaapeista (4. pukkari) löytyy myös kaksi pientä tulostaulua joita voi käyttää poikkikentän peleihin ja alueen otteluihin.

MYK MUSIIKKILAITTEISTO:

HÖGSTADIE:

Kisahalli b-puoli:

Pirkkola:

Kenttien 1, 2, 3 ja 4 laite
Pääkentän tulostaulun käyttö

PASILA:

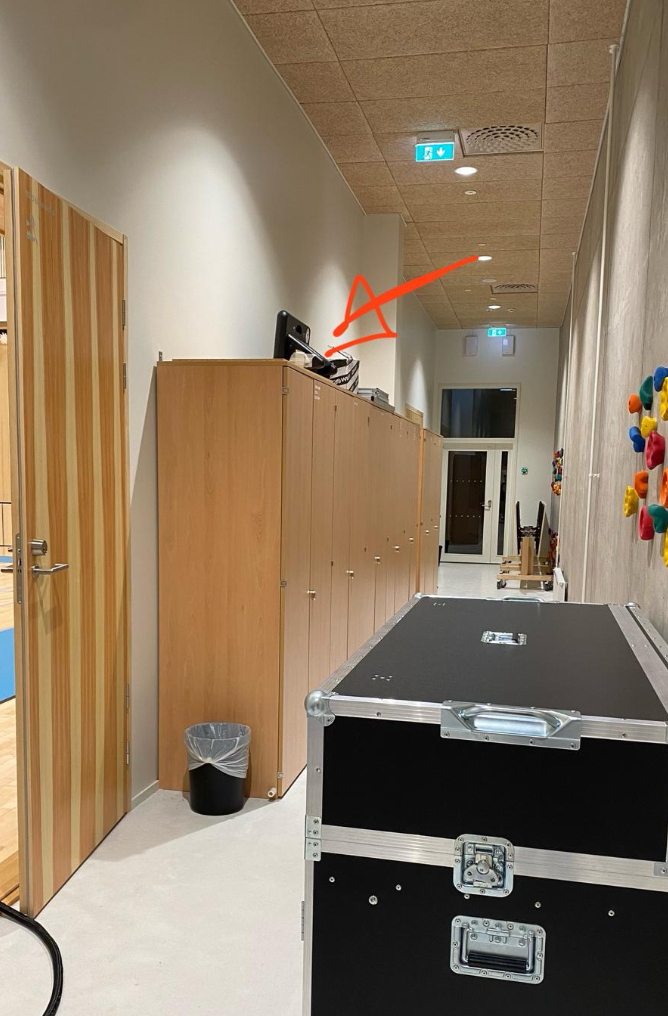

Pasilassa käytetään joko liikuteltavaa tulostaulua, joka löytyy kentän viereisen käytävän kaappien päältä tai tulostaulua (tulossa keväällä 2026).

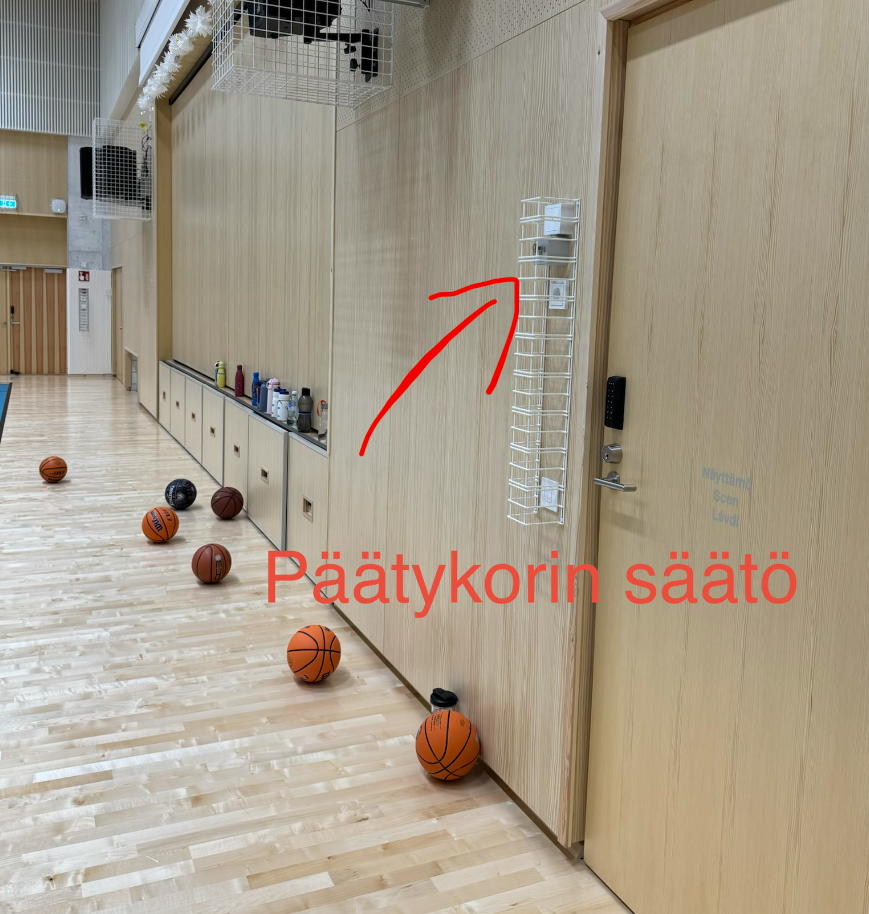

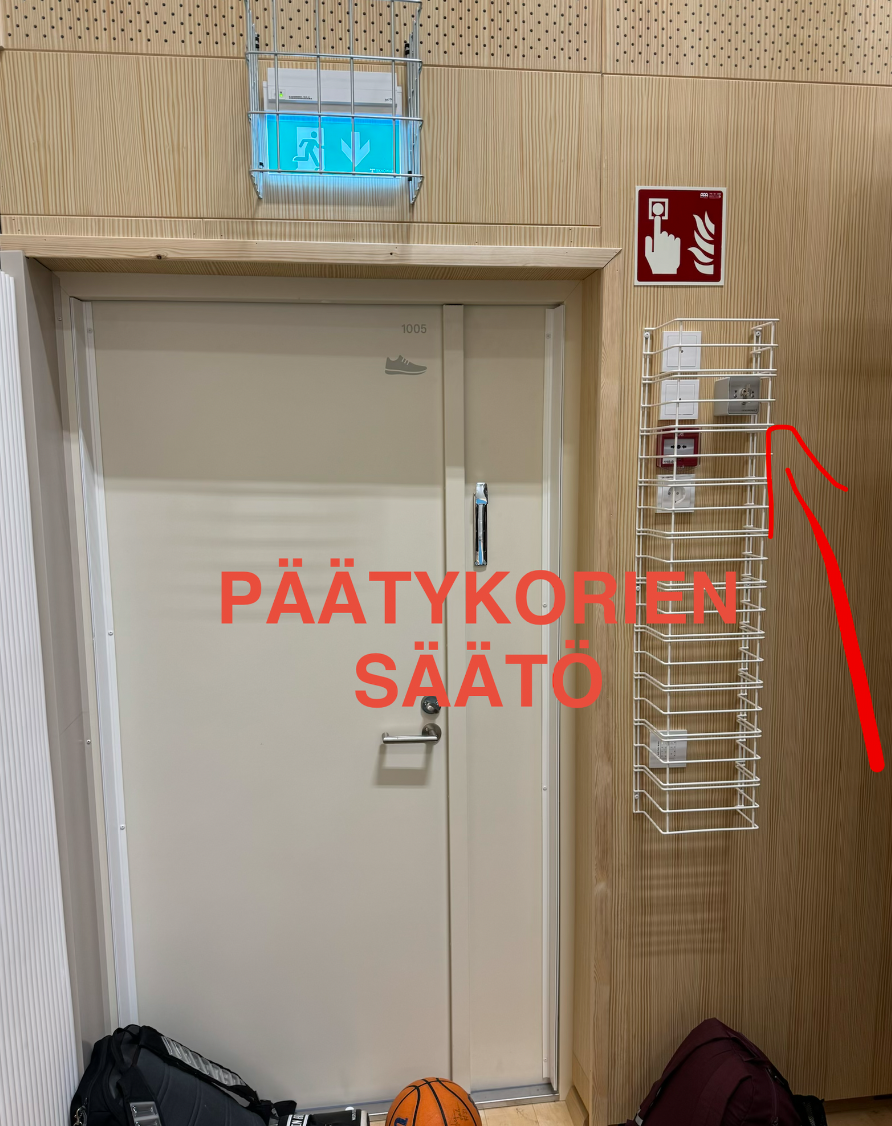

Pasilassa päätykorit säätyvät avaimilla kenttien päädyissä olevista säätöpisteistä (kuvissa).

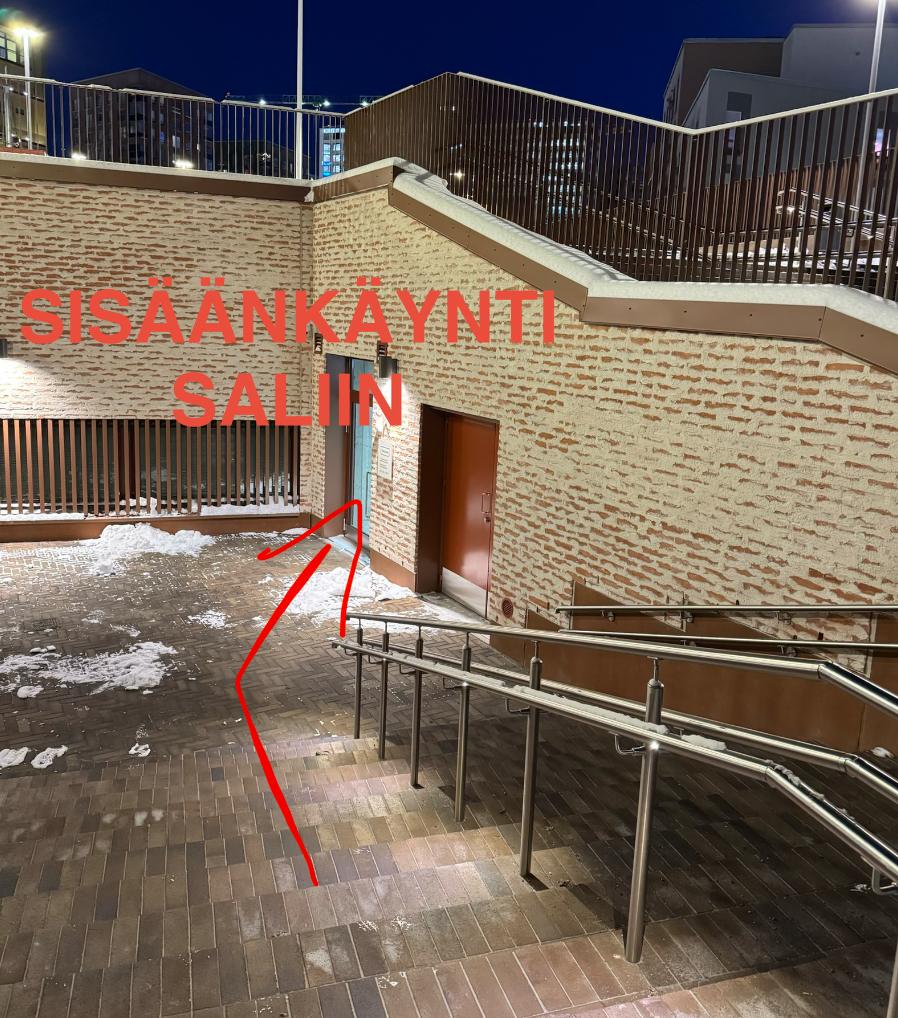

Sisäänpääsy halliin rakennuksen ylärinteen puolelta (kts kuva).

HAAGA:

Haagassa käytetään liikuteltavaa tulostaulua joka löytyy kentän laidalta varastosta. Tulostaulu on erittäin helppokäyttöinen. Muista viedä tulostaulu takaisin varastoon käytön jälkeen (varastoon käy koulun omavalvonta-avain).
